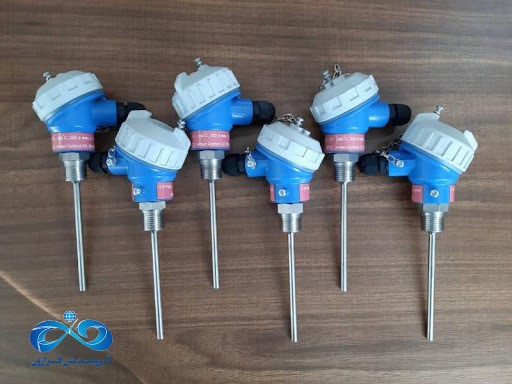

سنسور PT100 پر استفاده ترین مدل از خانواده سنسورهای مقاومتی پلاتینیومی که با نام RTD شناخته می شوند . به صورتی که در بسیاری از اوقات کل خانواده سنسورهای مقاومتی (حتی غیر پلاتینیومی ها) به صورت PT100 شناخته می شوند که درست نیست.
سنسور های آر تی دی RTD در مدل های سنسورPT1000 و PT500 و PT100 و PT50 و … موجود می باشد.سنسور های PT100 رایج ترین سنسور در نوع سنسورهای RTD می باشد.نحوه کارکرد سنسور های RTD به این شکل می باشد که با استفاده از مقاومتی که در داخل آن کارگذاشته شده در اثر بالاتر رفتن دما میزان مقاومت سنسور هم افزایش پیدا می کند و با پایین رفتن دما از میزان مقاومت کاسته می شود و نمایشگر های دما در این تیپ سنسور های دما به وسیله بالا و پایین رفتن مقاومت تشخیص دما را می دهند.نحوه تشخیص سنسور های RTD به این صورت است که اگر دما محیط در نقطه صفر درجه سانتیگراد باشد با استفاده از اهمتر مقاومت دوسر سنسور را گرفته و اگر اهم سنسور 100اهم باشد یعنی سنسور PT100 می باشد و اگر 50 اهم باشد یعنی سنسور PT50 می باشد و در دیگر رنج ها هم به این صورت می باشد
سنسور های PT100 معمولا در ۳ تیپ رایج می باشند:
۱-سنسورهای PT100 ساده که دارای رنج دمایی ۲۰۰- تا ۴۰۰+درجه سانتیگراد می باشد.
۲- سنسورPT100 سرامیکی که دارای رنج دمایی ۲۰۰- تا ۶۰۰+ درجه سانتیگراد می باشد.
۳- سنسور PT100 قلاف کونیک که دارای رنج دمایی ۲۰۰- تا۸۰۰+ درجه سانتیگراد می باشد. و بسته به نیاز مصرف کننده بصورت سنسور PT100 دوسیم،سنسور PT100 سه سیم وسنسور PT100 چهارسیم ساخته می شود.
مزایای سنسور PT100 چیست
- عملکرد خطی در کل رنج اندازه گیری.
- دقت و حساسیت اندازه گیری زیاد(بالاتر از ترموکوپل).
- امکان استفاده از سیم های رابط معمولی.
- رنج اندازه گیری نسبتا خوب ( ۲۰۰- سانتی گراد – ۸۵۰ سانتی گراد).
- پایداری خوب در دماهای بالا.
- سرعت پاسخ بالا به تغییرات دما(بسیار بالا تر از ترموکوپل ).
- برخلاف ترموکوپل تشعشعات رادیو اکتیو (بتا و گاما) بر روی مقدار اندازه گیری تأثیر ندارد.
شرح دقیقتر و زیباتر عملکرد سنسور PT100 در کلیپ زیر :
